Korzyści: |
Maks. wytrzymałość EMC. Zabezpieczenie, ponieważ praca w zakresie niskiego napięcia bezpiecznego. Oszczędna w zużyciu energii. Niewymagająca konserwacji dzięki zastosowaniu diod LED. Możliwe podłączenie do wyłącznika pozycyjnego drzwi. |
---|---|
Sposób działania: |
Zintegrowane okablowanie w szeregu. Uniwersalne możliwości mocowania. Możliwość regulacji wiązki światła. |
Materiał: |
Korpus lampy: aluminium ciągnione i prasowane Osłona lampy: poliwęglan (nie zawiera halogenu) Zaślepki lampy: PC-ABS |
Kolor: |
podobny do RAL 7035 |
Klasa ochrony IP wg IEC 60 529: |
IP 20 |
Zakres dostawy: |
Lampa systemowa LED Kompakt Elementy oświetleniowe Osłona elementów oświetleniowych Wraz z zestawem montażowym |
Wskazówka: |
Zastosowanie tylko w szafach sterowniczych i zamkniętych obudowach W przypadku zastosowania zasilaczy klienta, należy zwrócić uwagę, aby posiadały one certyfikaty odpowiednie dla danego zastosowania W przypadku montażu szeregowego oświetlenia maksymalne natężenie prądu wynosi 2A |
Wymiary: |
Szerokość: 430 mm Wysokość: 32,8 mm Głębokość: 20,64 mm |
Napięcie znamionowe robocze: |
24 V (DC) Tolerancja napięcia: ± 10 % |
Możliwości montażu: |
Profil poziomy TS od ramy dachu: bezpośrednio Profil pionowy TS, SE, bezpośrednio Profile SE przednie i tylne od ramy dachu: bezpośrednie Profile SE boczne od ramy dachu: bezpośrednie AE, CM, TP: z zestawem do mocowania magnesu AE: z szyną do zabudowy wewnętrznej |
Wymiar mocowania: |
Odstęp mocowania zatrzask / magnes: 375 mm Odstęp mocowania na śruby: 450 mm |
Prąd znamionowy: |
przy DC (maks.): 0,12 A Wskazówka: W przypadku montażu szeregowego oświetlenia maksymalne natężenie prądu wynosi 2A |
Wyposażenie (elektryczne): |
Elementy oświetleniowe: LED, zimna biel Przełącznik (typ): Wbudowany, tryb włączania i wyłączania przełącznika pozycji drzwi |
Znamionowe napięcie izolacji: |
zależnie od zasilacza |
Nominalna odporność na napięcie udarowe między fazą a uziemieniem: |
zależnie od zasilacza |
Nominalna odporność na napięcie udarowe między fazą a fazą: |
zależnie od zasilacza |
Ilość LED: |
30 |
Klasa ochrony: |
III (SELV) |
Możliwości przyłączenia: |
Zasilanie ze złącza wtykowego Wyłącznik pozycyjny drzwi Okablowanie w szeregu (montaż szeregowy oświetlenia) |
Rodzaj montażu oświetlenia: |
Wkręcana Mocowanie na zatrzaski Mocowanie na magnesy (akcesoria) |
Osłona elementów oświetleniowych: |
tak |
Ustawienie kąta padania światła: |
tak |
Jednostka opakowania: |
1 szt. |
Masa/opak.: |
0,38 kg |
EAN: |
4028177630147 |
Numer taryfy celnej: |
94054099 |
ETIM 6.0: |
EC000321 |
ETIM 5.0: |
EC000321 |
eCl@ss 8.0/8.1: |
27189241 |
eCl@ss 7.0/7.1: |
27189241 |
eCl@ss 6.0/6.1: |
27189241 |
eCl@ss 5.1/5.1.4: |
27189241 |
Opis produktu (długi): |

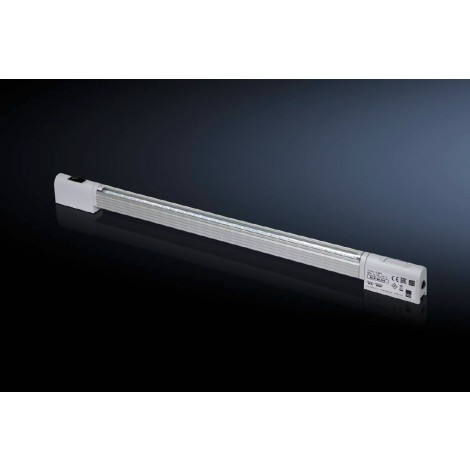

SZ Lampa systemowa LED, SxWxG: 430x33x21 mm, 24 V DC, zintegrowany tryb wł./wył./wyłącznik drzwiowy |
